淺談高穩定快速NTC溫度傳感器
2022.05.23
NTC溫度傳感器是由錳、鈷、鎳等過渡型金屬氧化物，通過半導體加工工藝制作的NTC熱敏芯片作為核心部件，NTC熱敏芯片具有電阻阻抗隨溫度的變高而電阻值變小的特性，其結構一般是由NTC熱敏電阻、探頭(金屬殼或塑膠殼等）、電子線引線，及金屬端子或連端器組成。
隨著電子技術發展，很多領域都會使用到NTC溫度傳感器。且很多領域?qū)ζ湟笤絹碓礁咂錅囟茸兓杩焖俜?，穩定性好、可靠性高，且能長時間工作而不影響傳感器性能，以達到對溫度進行精確探測、控制等作用。

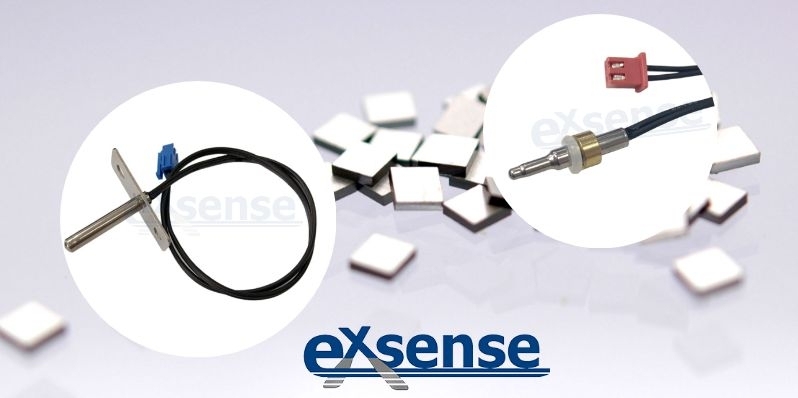

高穩定快速NTC溫度傳感器是由玻璃進行封裝 NTC熱敏芯片、與NTC熱敏芯片連接引線以及連接引線末端部連接器，NTC熱敏芯片置于導熱性高保護殼內，保護殼內腔底部位置設有導熱硅脂密封層，保護殼內端口處設有用于封裝熱敏芯片環氧樹脂封裝層，引線外圍設有隔熱絕緣層。其可在高低溫沖擊時有優良抗應力作用，穩定性能好，快速感應，可靠性高，可應用于各種溫度探測與溫度補償。
以下是高穩定快速NTC溫度傳感器制作方法：
（1）將NTC熱敏芯片用銀漿和引線連接好，再采用玻璃封裝并通過高溫?zé)Y(jié)方式進行絕緣保護。
（2）將封裝好NTC熱敏芯片連接引線上浸封聚酰亞胺樹脂作為隔熱絕緣層， 除焊接部位以外的裸露的引線用聚酰亞胺樹脂浸封絕緣。
（3）將NTC熱敏芯片外圍套上紫銅質保護殼，在紫銅保護殼底部1/3 處注入導熱硅脂，形成導熱硅脂密封層，最后，再用環氧樹脂進行封裝形成環氧樹脂封層。
（4）用尼龍加玻璃纖維進行整體的連接器注塑，預留出焊接引線孔位和連接器寄插焊接位，最后采用電流焊接機對引線和寄插針焊接。
